電控柜面板使用說明2

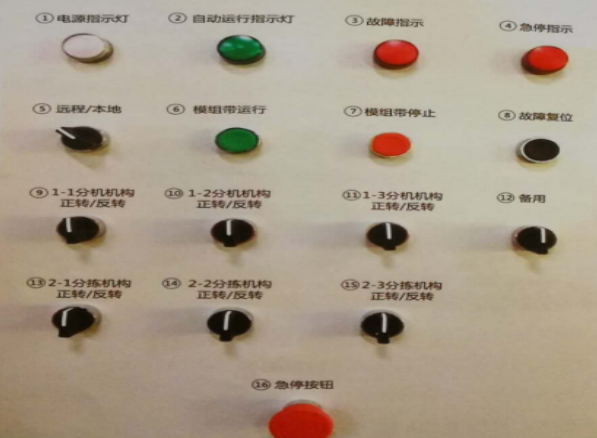

設備電控柜面板包含電源顯示、狀態指示燈、模式選擇、啟動停止按鈕，及其它手動操作按鈕。
1）電源指示：通電后，主開關合并，指示燈亮。
2）自動運行指示：在模式選擇為遠程時，啟動模組帶，模組帶自動運行，該指示燈亮。
3）故障指示：設備內伺服故障、變頻器故障均可觸發該指示燈，故障指示燈亮起后，設備會停止運行，請檢查伺服或變頻器排除故障。
4）急停指示：同一輸送線上任一急停按鈕按下，該指示燈亮。急停指示燈亮后，請檢查故障，排除故障，或維修結束后，順時針旋轉急停按鈕，即可恢復正常運行狀態。
5）遠程/本地旋鈕開關：遠程模式與本地模式選擇。遠程模式為主控PLC控制該控制柜的邏輯動作，實現設備對貨物的自動分揀；本地模式，主要用于調試或日常檢查，選擇該模式，啟動停止按鈕僅啟動該機控制柜相應的動作，分揀機構正反轉按鈕開關僅在本地模式下有效。
6）模組帶運行：模組帶運行按鈕（啟動按鈕），滿足運行準備條件后（1-2運行準備），按下該按鈕，設備運行啟動。自動模式下可實現設備自動分揀，手動模式下或順時針或逆時針旋轉分揀機構正反轉按鈕，分揀皮帶機以一定速度正轉或反轉運行。
7）模組帶停止:模組帶停止按鈕（停止按鈕），按下該按鈕，模組帶停下運行。
8）故障復位：模組帶伺服故障報警、變頻器故障報警，檢查、排除故障后，按下復位按鈕，設備可進行運行操作。
9）1-1分揀機構正轉/反轉/:本地模式下，按下模組帶運行按鈕，3秒后，順時針或逆時針旋轉按鈕開關，1-1分揀皮帶機（入口為1-1，按順序排列）以一定的速度正轉或反轉，按鈕開關選擇中間檔位時候，分揀皮帶機停止運行。
10）1-2分揀機構正轉/反轉/:本地模式下，按下模組帶運行按鈕，3秒后，順時針或逆時針旋轉按鈕開關，1-2分揀皮帶機以一定的速度正轉或反轉，按鈕開關選擇中間檔位時候，分揀皮帶機停止運行。
11）備用開關：可做設備更換功能，或增加開關使用。
12）2-1分揀機構正轉/反轉/:本地模式下，按下模組帶運行按鈕，3秒后，順時針或逆時針旋轉按鈕開關，2-1分揀皮帶機以一定的速度正轉或反轉，按鈕開關選擇中間檔位時候，分揀皮帶機停止運行。
13）2-2分揀機構正轉/反轉/:本地模式下，按下模組帶運行按鈕，3秒后，順時針或逆時針旋轉按鈕開關，2-2分揀皮帶機以一定的速度正轉或反轉，按鈕開關選擇中間檔位時候，分揀皮帶機停止運行。
14）急停按鈕：設備出現機械或電器故障，或其它非正常情況，按下該急停按鈕，設備立即停止運行。排查、解決故障后，順時針旋轉急停按鈕，并按復位按鈕，設備則具備運行準備條件（1-2運行準備）。
