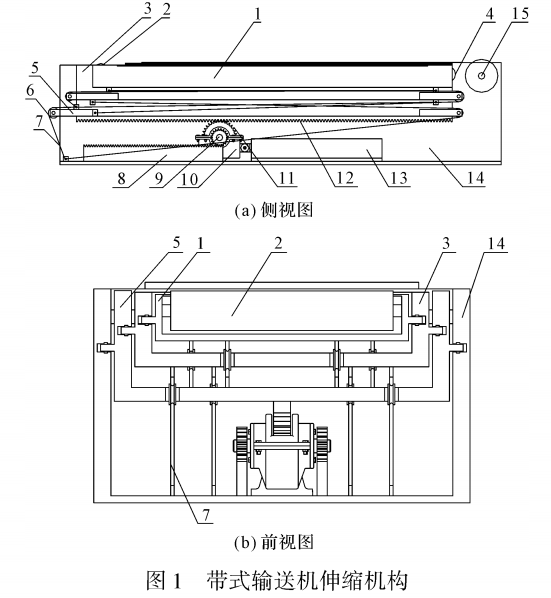

該伸縮皮帶機伸縮機構主要由3個伸縮架、兩組滑輪機構和一組齒輪齒條機構組成。 帶式輸送機伸縮機構如圖 1 所示

1 - 一級伸縮架;2 -伸縮架前滾筒;3 -二級伸縮架;4 -伸縮架后滾筒;5 -三級伸縮架;6 -滑輪;7 -鋼絲繩;8 -固定齒條;9 -小齒輪;10 -齒輪箱;11 -大齒輪;12 -伸縮齒條;13 -油缸;14 -固定架;15 -電動滾筒
*組滑輪機構負責3個伸縮架的伸出運動,兩個滑輪分別置于二級伸縮架和三級伸縮架頂端,兩條鋼絲繩繞過兩個滑輪且兩端分別與一級伸縮架、三級伸縮架末端和二級伸縮架、固定架末端連接;第二組滑輪機構負責3個伸縮架的收縮運動,其放置方式與*組滑輪機構正好相反。

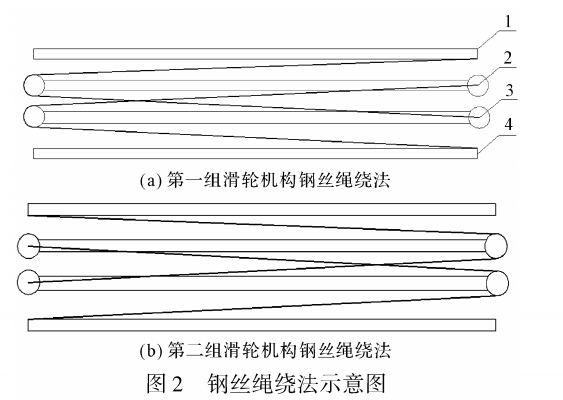

*組、第二組滑輪機構鋼絲繩繞法如圖2所示

第三級伸縮皮帶機伸縮架與液壓裝置之間通過齒輪齒條機構連接。工作時,液壓裝置提供動力,通過齒輪齒條機構帶動第三級伸縮架伸出;與此同時,一級伸縮架和二級伸縮架在*組滑輪機構的作用下伸出,繼而實現了3個伸縮架同時伸出的目的。 同理,收縮時3個伸縮架在第二組滑輪機構的作用下進行同步收縮。齒輪齒條機構可將液壓桿輸出的直線運動轉化為輸送架的伸縮運動,兩個滑輪組機構使每一級伸縮架相對下一級伸縮架以2倍速率進行伸縮,大大縮減了伸縮時,提高了伸縮效率。
