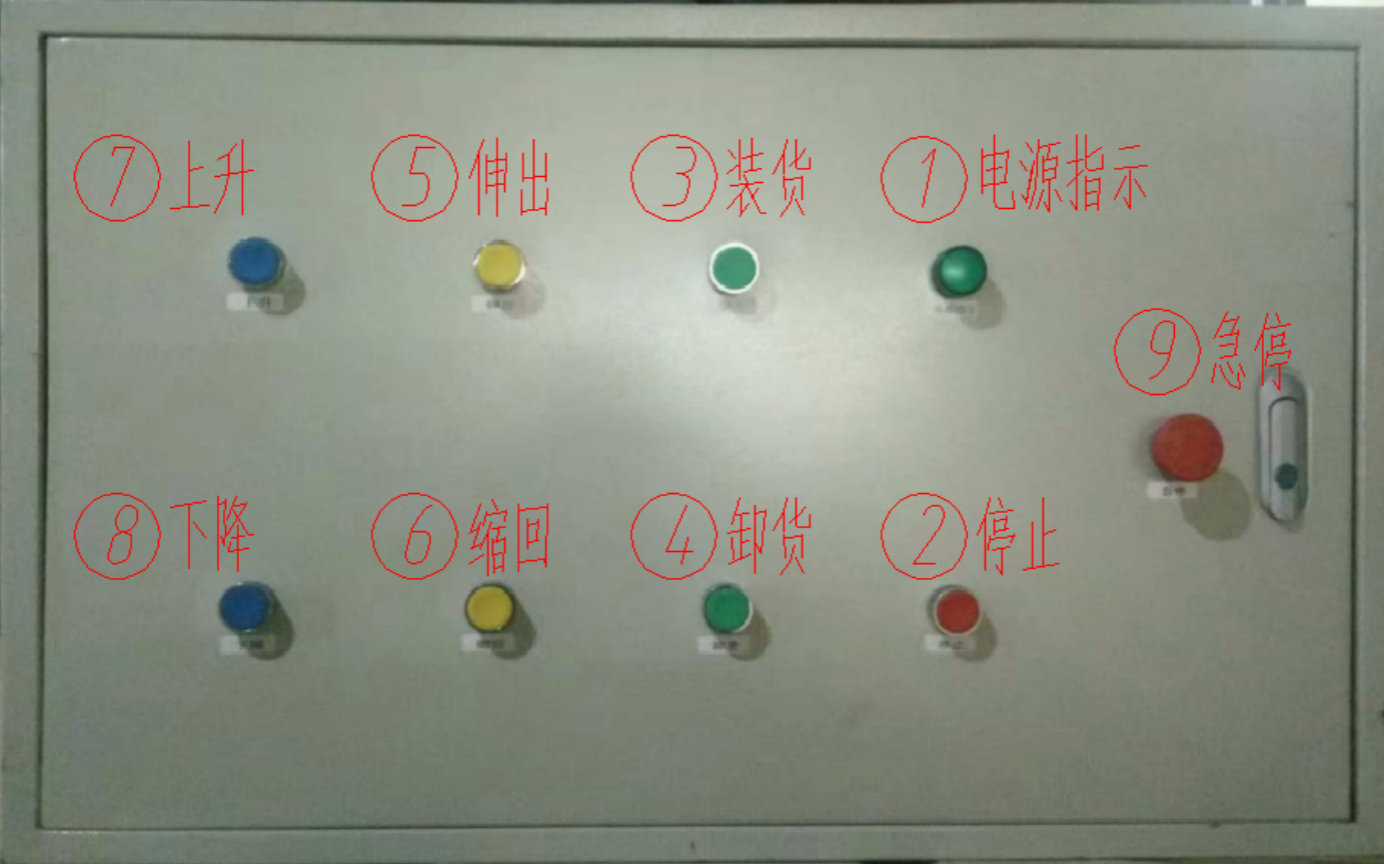

1. 控制柜排布示意圖

1:電源指示:電箱內總閘開啟總電路接通此指示燈常亮;
2:停止按鈕:輸送皮帶運行過程中按下此按鈕切斷驅動主動滾筒電機電源,輸送皮帶停止運行;
3:裝貨按鈕:停機狀態下按下此按鈕接通輸送皮帶驅動電機正向運行;(說明:皮帶處于反向運行時不得直接按此按鈕切換成正向,必須先停止再切換)
4:卸貨按鈕:停機狀態下按下此按鈕接通輸送皮帶驅動電機反向運行;(說明:皮帶處于正向運行時不得直接按此按鈕切換成反向,必須先停止再切換)
5:伸出按鈕:停機狀態按此按鈕,伸縮機伸出,此按鈕為點動,停止按下動作后伸縮機伸出動作即時停止,伸出到*行程時會此按鈕失效;
6:縮回按鈕:停機狀態按此按鈕,伸縮機縮回,此按鈕為點動,停止按下動作后伸縮機縮回動作即時停止,縮回到最小行程時會此按鈕失效;
7:上升按鈕:開機或停機狀態按此按鈕啟動液壓升降系統往上升起伸縮機。(說明:不帶液壓升降系統的此按鈕為空位);
8:下降按鈕:開機或停機狀態按此按鈕啟動液壓升降系統由上升狀態下降伸縮機。(說明:不帶液壓升降系統的此按鈕為空位);
